Качество электронного ценника начинается с его дисплейного модуля. Насколько чёткий текст, насколько верно передаются красный и жёлтый, обновляется ли ценник в морозильнике и сколько лет он прослужит — всё это определяется в основном внутри модуля на электронной бумаге: плёнкой чернил, подложкой, микросхемой драйвера и формой сигнала, — а не корпусом вокруг него. Поэтому в наших ценниках Classic, Lite, Slim и Rock используются модули только двух ведущих китайских производителей модулей на электронной бумаге, оба на основе плёнки электронных чернил E Ink, и поэтому каждый основной размер имеет два источника поставок. (Серия Swift — OEM-продукт, который мы поставляем как дистрибьютор, — использует поставки модулей своего производителя.)

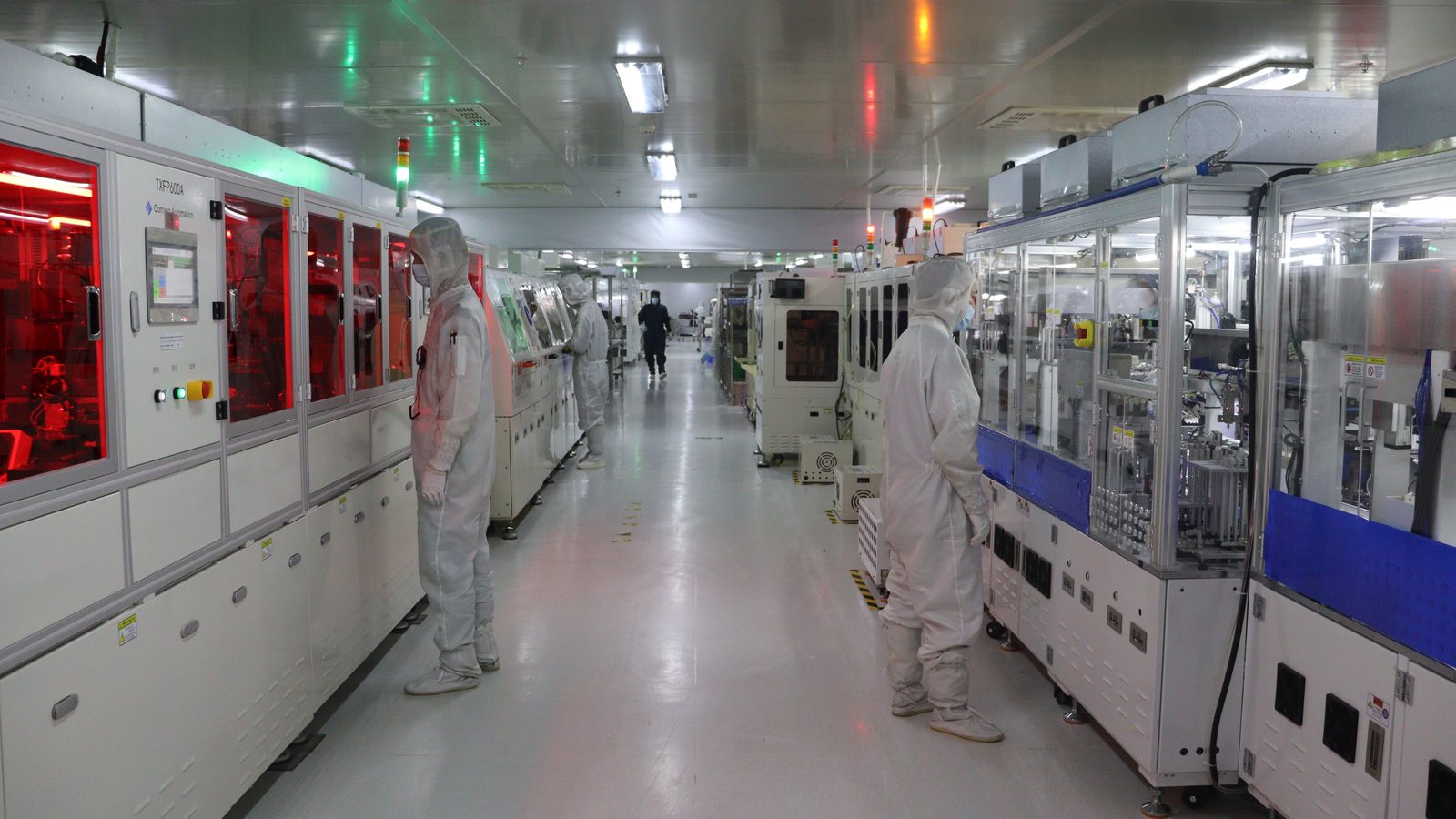

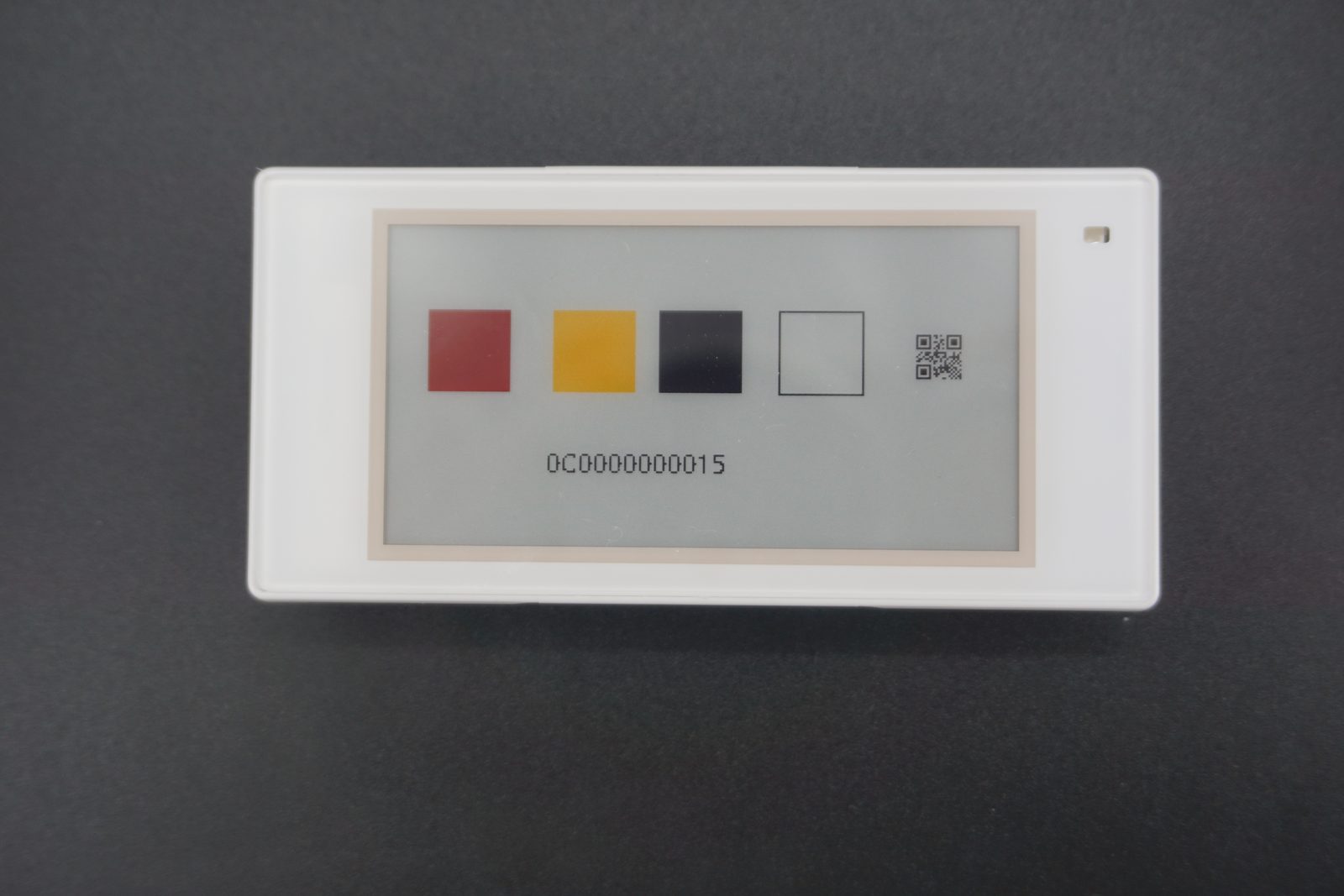

Линия производства модулей у одного из наших производителей и четырёхцветный ценник из нашего ассортимента.
Что находится внутри дисплейного модуля на электронной бумаге
Дисплейный модуль на электронной бумаге — это законченный блок отображения, который устанавливается в ценник: всё, кроме радиоплаты, батарейки и корпуса. Каждый слой влияет на то, что видит покупатель.
| Слой | Что делает | Что определяет в ценнике |
|---|
| Плёнка электронных чернил | Миллионы микроячеек или микрокапсул с заряженными чёрными, белыми и цветными частицами пигмента | Контраст, насыщенность цвета, угол обзора, температурный диапазон |
| TFT-подложка | Матрица тонкоплёночных транзисторов, подающая напряжение на каждый пиксель | Разрешение, чёткость мелкого текста и штрихкодов, равномерность |
| Микросхема драйвера | Преобразует данные изображения в напряжения для каждого пикселя | Поведение при обновлении, энергопотребление, поддержка частичного обновления |
| Гибкий шлейф (FPC) | Соединяет панель с платой ценника | Механическая надёжность при сборке и в эксплуатации |
| Форма сигнала (waveform) | Последовательность напряжений, которая перемещает частицы, настроенная для каждой температуры | Точность цвета, остаточное изображение, время обновления, работа при низких температурах |
Два ценника могут выглядеть одинаково в спецификации и при этом совершенно по-разному вести себя на полке. Разница обычно в модуле: хорошо настроенная форма сигнала даёт чистые красный и жёлтый без остаточного изображения, а хорошая подложка сохраняет чёткость мелкого текста и штрихкодов. Производитель ценников не может исправить это потом — поэтому сначала мы выбираем модуль.
Типы цветности кратко
Все модули двух наших производителей используют плёнку электронных чернил E Ink. Типичные значения из спецификаций наших производителей модулей:
| Тип | Цвета | Полное обновление | Рабочая температура | Лучше всего для |
|---|
| Чёрно-белый | Чёрный, белый | Около 3 с; поддерживается частичное обновление | От 0 до 50 °C | Частая смена цен, самое быстрое обновление |
| Чёрно-белый, для морозильников | Чёрный, белый | Дольше при низкой температуре | От −25 °C | Морозильные витрины, холодильные камеры |
| Трёхцветный | Чёрный, белый, красный | Около 20 с | От 0 до 40 °C | Акции, выделенные красным |
| Четырёхцветный | Чёрный, белый, красный, жёлтый | Около 20 с | От 0 до 40 °C | Акции и цены для участников программы лояльности красным или жёлтым |
| Полноцветный | Чёрный, белый, красный, жёлтый, зелёный, синий | Около 20 с | От 0 до 50 °C | Крупные вывески, изображения и фирменный стиль |

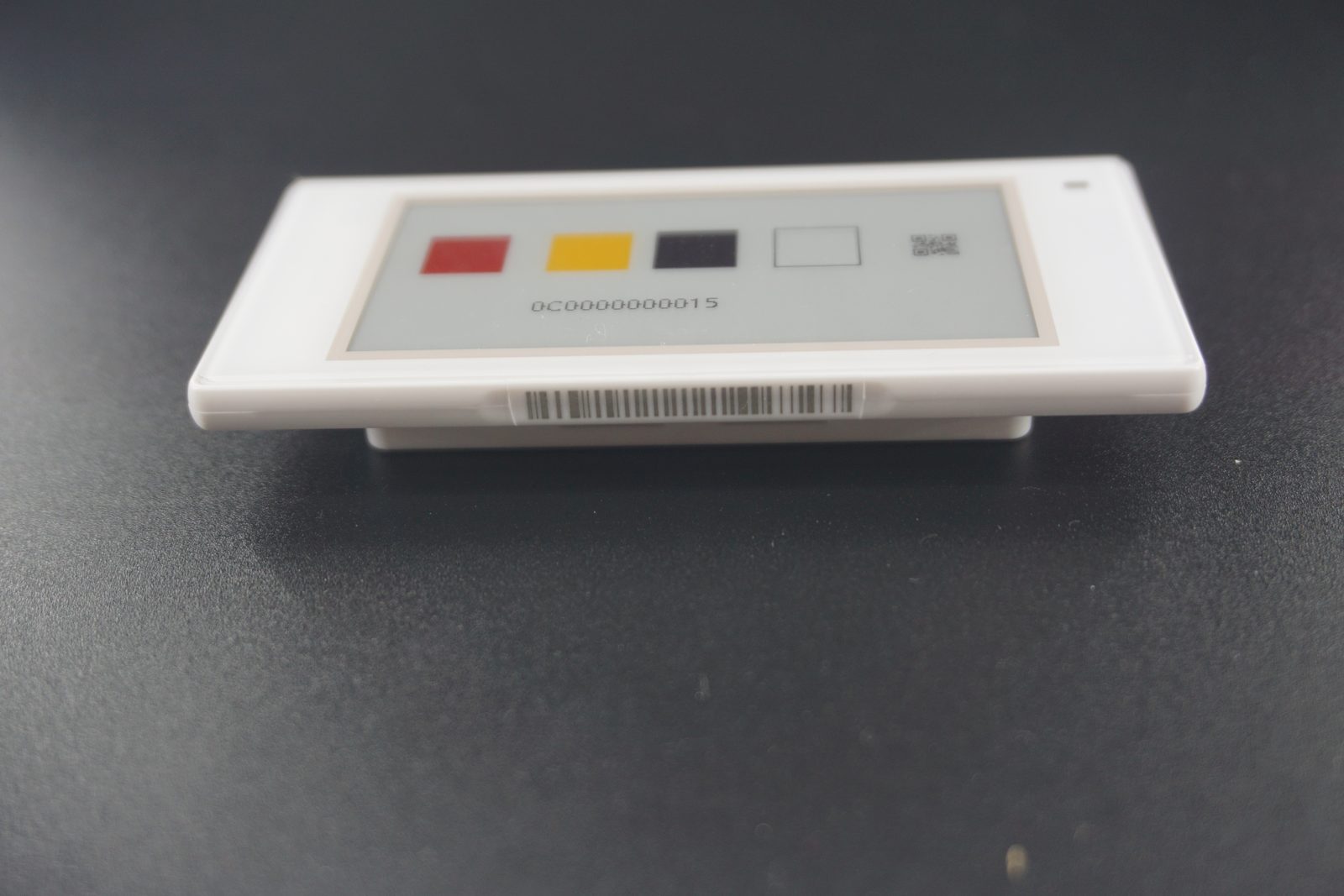

Четырёхцветная электронная бумага сохраняет читаемость цветов под широким углом и не потребляет энергию для удержания изображения.
Цветные ценники обновляются медленнее чёрно-белых, потому что цветным частицам нужна более длинная последовательность управления. Для большинства магазинов это не ограничение: цены меняются несколько раз в день, а обновление идёт в фоновом режиме.
Модули для морозильников, большого формата и полноцветные
- Модули для морозильников используют низкотемпературные чернила и форму сигнала, чтобы ценник обновлялся и в морозильных витринах. Наши ценники для морозильников рассчитаны на диапазон от −25 до +30 °C; см. ценники для морозильников.
- Модули большого формата от 7,5" до 13,3" и больше применяются для указателей в проходах, промощитов и табличек на дверях; см. вывески на электронной бумаге.
- Полноцветные модули (от 13,3" до 31,5") показывают изображения и фирменные цвета на вывесках без всякой подсветки.
Наши два производителя модулей
Мы закупаем дисплейные модули у двух специализированных производителей модулей на электронной бумаге. Оба входят в публичные группы компаний, оба работают на плёнке электронных чернил E Ink, и оба покрывают размеры ценников наших собственных серий. Цифры ниже взяты из их собственных опубликованных материалов.
| Производитель модулей в Цзянси | Производитель модулей в Даляне и Чжэцзяне |
|---|
| Основан | 2015 | 2005 |
| Персонал | Около 1 050 сотрудников, 183 в R&D | Около 1 600 сотрудников; три центра R&D |
| Производство | Годовые поставки выросли примерно до 44 млн модулей | 4 производственные базы, 23 линии, около 11,7 млн модулей в месяц |
| Ассортимент | От 1" до 42": чёрно-белые, трёхцветные, четырёхцветные, цветные, гибкие и полностью ламинированные модули | От 0,97" до 31,5": чёрно-белые (стандартные и для морозильников), трёхцветные, четырёхцветные, полноцветные, гибкие и сегментные дисплеи |
| Технологии | Собственная спецификация TFT-подложки и микросхемы драйвера, своя команда по формам сигнала; 107 патентов | Отдельная команда по настройке форм сигнала; 88 выданных патентов |
| Сертификаты | ISO 9001, ISO 14001, ISO 45001, QC 080000; национальная «зелёная фабрика»; национальный чемпион по производству в своей продуктовой категории | ISO 9001, IATF 16949 (качество в автомобильной отрасли) |

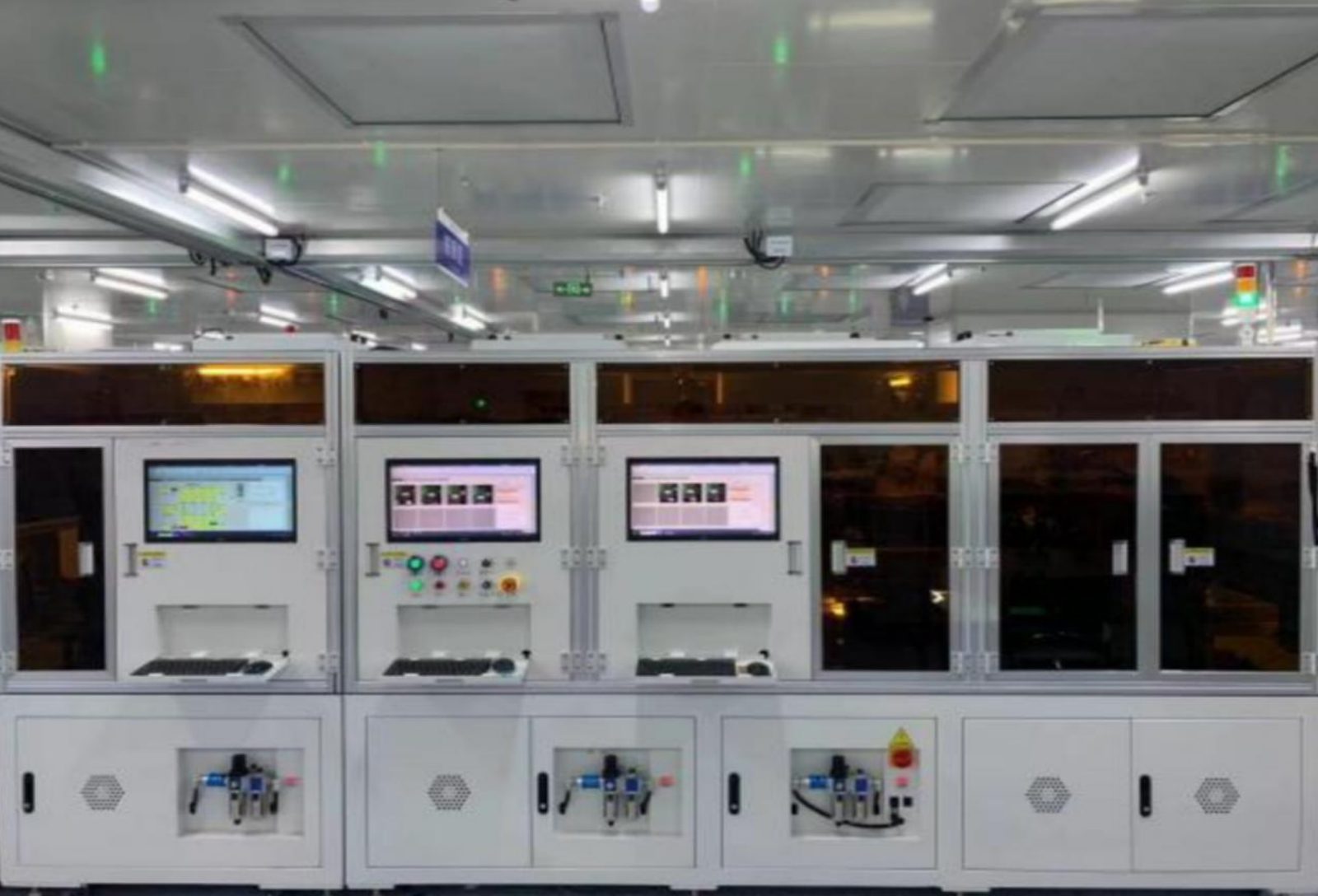

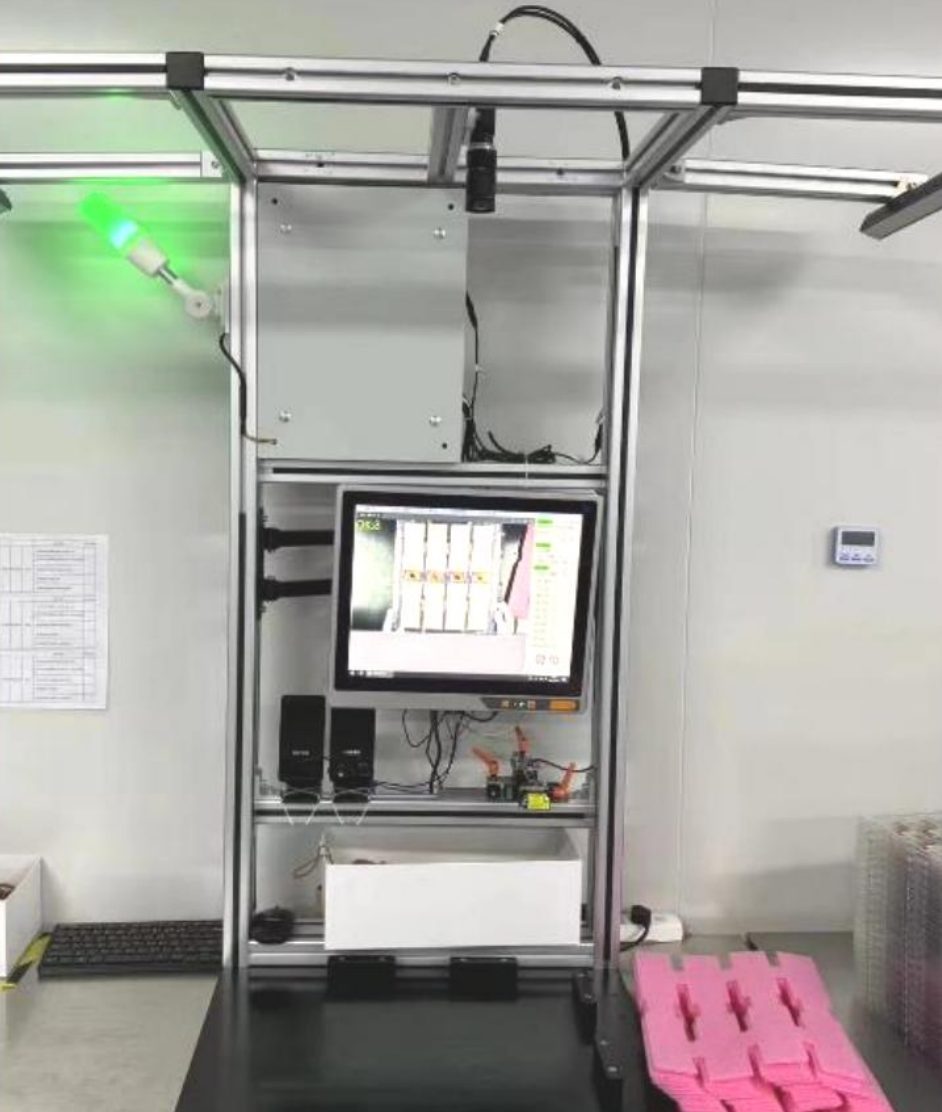

Автоматическая оптическая инспекция, проверка камерой при упаковке и линия в чистом помещении у наших производителей модулей.
Почему у каждого модуля два источника поставок
- Надёжность поставок. Каждый наш основной размер квалифицирован у обоих производителей: если у одного дефицит или долгий срок поставки, поставить может другой.
- Мощности. Вместе два производителя выпускают значительно больше 10 млн модулей в месяц, поэтому поставки модулей никогда не становятся узким местом крупного заказа.
- Стабильное качество. Модуль утверждается, только если проходит одни и те же проверки на нашем ценнике, независимо от производителя.
- Доступ к новым технологиям. Оба производителя разрабатывают новые цветные, низкотемпературные и крупноформатные модули, и мы оцениваем их, как только они выходят в серию.
Как мы проверяем дисплейные модули
Модули проверяются в четырёх точках — до и после установки в ценник:
| Проверка | На что мы смотрим |
|---|
| Входной выборочный контроль | Каждая поставка модулей выборочно проверяется по внешнему виду, размерам, состоянию разъёма и маркировке на соответствие спецификации. |
| Включение на ценнике | Модуль работает на готовом ценнике: полное обновление, цветные тестовые шаблоны, мелкий текст и штрихкоды, частичное обновление там, где оно поддерживается. |
| Низкотемпературный тест | Ценники обновляются при низкой температуре, а модели для морозильников — в условиях заморозки, чтобы подтвердить работу формы сигнала во всём заявленном диапазоне. |
| Старение | Выборка ценников длительно проходит повторяющиеся циклы обновления, чтобы выявить ранние отказы, остаточное изображение или дрейф цвета. |
Эти проверки дополняют линейные испытания, описанные в разделе испытания и качество; сама сборка ценника описана в разделах SMT и сборка и заводы-партнёры.
Вопросы и ответы
В ваших ценниках используются дисплеи E Ink?
Да. Дисплейные модули наших ценников Classic, Lite, Slim и Rock выпускают два специализированных производителя модулей, и в них используется плёнка электронных чернил E Ink.
Чем трёхцветные ценники отличаются от четырёхцветных?
Трёхцветные ценники показывают чёрный, белый и красный; четырёхцветные добавляют жёлтый. Оба типа обновляются примерно за 20 секунд и работают при температуре от 0 до 40 °C; четырёхцветный даёт второй акцентный цвет для акций или цен по программе лояльности.
При какой температуре может работать ценник для морозильника?
Наши ценники для морозильников рассчитаны на диапазон от −25 до +30 °C. В них используются низкотемпературный модуль и форма сигнала, разработанные для морозильных витрин.
Сколько служит дисплей на электронной бумаге?
Сам дисплей обычно служит дольше батарейки: наши производители модулей указывают 7–10 лет нормальной эксплуатации для стандартных чёрно-белых модулей и 5–7 лет для цветных. Срок службы батарейки указан на странице каждого продукта.
Можно ли выбрать модуль или тип цветности?
Да. Сообщите нам нужный размер, тип цветности и температурный диапазон; для проектов с особыми требованиями мы можем порекомендовать модуль и сначала испытать его на образце ценника.
Сравниваете дисплеи? Запросите образцы в чёрно-белом, трёхцветном и четырёхцветном исполнении и посмотрите на разницу на своей полке — или начните с
демонстрационного комплекта ESL.
